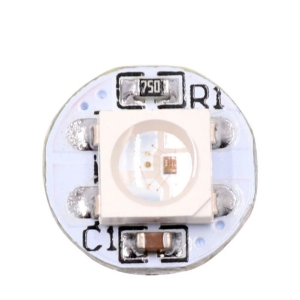

Moduł diody LED RGB cyfrowa WS2812B

OEM

44 osoby kupiły 171 produktów

Dostępność: Aktualnie niedostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 13,99 zł

Numer katalogowy: 3677

Stan magazynowy: 0 szt.

Kod EAN: 5904257821782

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 1,86 zł / szt.

Cena netto: 1,51 zł

Najniższa cena z 30 dni to 1,86 zł

Chwilowo niedostępny

dodaj do schowka

Zapytaj o produkt Specyfikacja PDF

Opis produktu
Dobór rezystora do diody LED
Recenzje produktu (0)

Dodatkowe informacje:

- napięcie zasilania: 3-5V
- zastosowane diody: LED RGB WS2812B
- średnica płytki: 10mm

Prosty sposób na wyliczenie wartości rezystora ograniczającego prąd przepływający przez diodę LED.

Wielu początkujących elektroników ma problem z doborem odpowiedniego rezystora do danej diody LED.
Zazwyczaj interesuje nas najprostszy przypadek podłączenia przedstawiony na rys. 1.
podlaczenie diody led

Do obliczenia wartości R1 potrzebujemy:

Uf - napięcie przewodzenia diody
If - prąd przewodzenia diody.

Znamy wartość Uzas (battery).

Parametry te znajdziemy w karcie katalogowej.
Jeżeli nie dysponujemy danym technicznymi, możemy przyjąć:

KOLOR	Uf [ V]	If [mA]
czerwona	1,9	20
zielona	2,3	20
żółta	2,02	20
niebieska	3,3	20
biała	3,4	20

Uzas (battery) = Ur +Uf

Napięcie jakie odłoży się na rezystorze:
Ur=Uzas (battery) - Uf

Znając wartość napięcia Ur i wartość prądu If ( z karty katalogowej diody), możemy obliczyć wartość rezystancji R1:

R1=Ur/If

Przykład 1
Chcemy dobrać rezystor dla zielonej diody, którą będziemy zasilać napięciem 12V.
Uzas= 12V
Uf=2,3V ( z tabelki)
If=20mA (z tabelki)

Ur=12V-2,3V =9,7V
R1=9,7V/0,02A = 485 Ohm

Wyliczona rezystancja wynosi 485 OHM. Dobieramy najbliższą wartość rezystora z szeregu np. E24, która wynosi 510 OHM.
